not ok Batterie mit anderer Batterie laden V1

Das Vorhaben ist nicht vollkommen trivial, da die (Nenn-)Spannungen von Motorrad und Autobatterie identisch sind, zum Laden jedoch eine höhere (Lade-) Spannung benötigt wird. Infolgedessen muss die Nennspannung mit einem DC/DC Wandler zur Ladespannung "transformiert" werden.

Conrad bietet einen DC/DC – Wandler an, der auf 4 unterschiedliche Spannungen einstellbar ist. Die Ausgangsspannung ist stabilisiert, also unabhängig von schwankender Speisespannung oder unterschiedlicher Last. Im vorliegenden Fall wird der Adapter auf 15 Volt eingestellt.

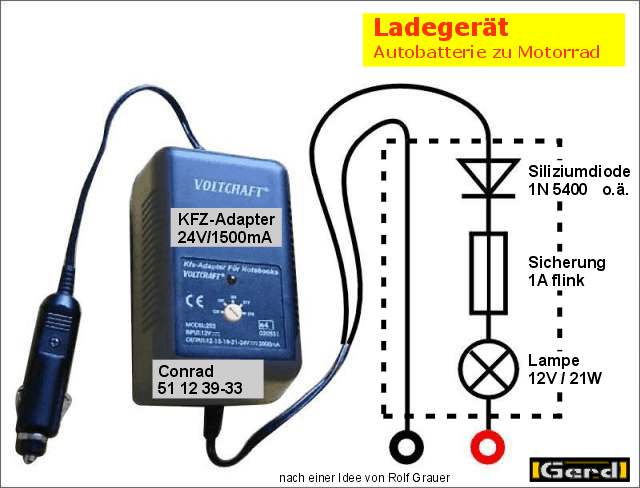

ImageUm eine schonende Pufferladung zu gewährleisten, wird eine kleine Erweiterung gebaut. Diese verhindert eine Überladung der Motorrad-Batterie, wirkt als Ladestrombegrenzung bei alter oder defekter Batterie und schützt den Kfz-Adapter vor Überlastung.

Funktion: An der Siliziumdiode fallen 0,7 Volt Schwellenspannung ab; damit liegen am Ausgang, abhängig vom Ladestrom, maximal 15 - 0,7 = 14,3 Volt an. Das entspricht ziemlich genau der Ladeschluss-Spannung für Bleibatterien (auch Gel).
In der Praxis beginnt bei dieser Spannung die Batterie aber bereits zu gasen, also wird eine zweite Diode eingebaut die die Spannung nochmals etwas absenkt.
Die Glühlampe (Kaltleiter- im kalten Zustand niederer Widerstand) sorgt als Regler für einen moderaten / schonenden Ladestrom. Abhängig vom Ladezustand der Motorradbatterie leuchtet die Glühlampe zu Beginn der Ladung leicht auf (entspricht ca. 0,7A). Im Verlauf der Ladung senkt sich der Ladestrom moderat ab und die Lampe erlischt bei ca. 0,5A). Reinbleibatterien wie HAWKER könnten auch ohne Strombegrenzung geladen werden, nehmen aber etwas Schonung nicht übel.
Bei Ladeschluss fließt nur noch ein minimaler Erhaltungsstrom, der jedoch zu keiner Überladung führen kann. Ein Defekt an der Motorrad-Batterie oder Kurzschluss im Ladekreis wird durch helles Aufleuchten der Birne angezeigt, bis dann die Sicherung mit 1,0 A (flink) dem Treiben ein Ende macht.

Empfehlenswert ist, die Zusatzschaltung in ein Gehäuse einzubauen.

(Idee: Rolf Grauer)

2008/12: Conrad meldet den Ausverkauf des angegebenen Ladeteils und empfielt an dessen Stelle sein Produkt "KFZ-NOTEBOOK-WANDLER SMP-70 15-24V/70W";
Artikel-Nr.: 510508 - 62; 29,95 EUR
