Eine komplette Kardanwelle  der R1150GS

K-Wel01t
K-Wel01t


mit allen bei „Theorie“ beschriebenen Komponenten


Grund des Ausbaus war, dass keine Kraftübertragung mehr stattfand.

Dank an ChristianS. Er stellte die defekte Welle zur Verfügung.




K-Wel07t
K-Wel07t
K-Wel06t
K-Wel06t


Zu sehen ist ein Defekt am Schwingungsdämpfer
Das Elastomer ist zerstört (dreht durch; Totalschaden)

Die Laufleistung betrug ca. 230 TKm

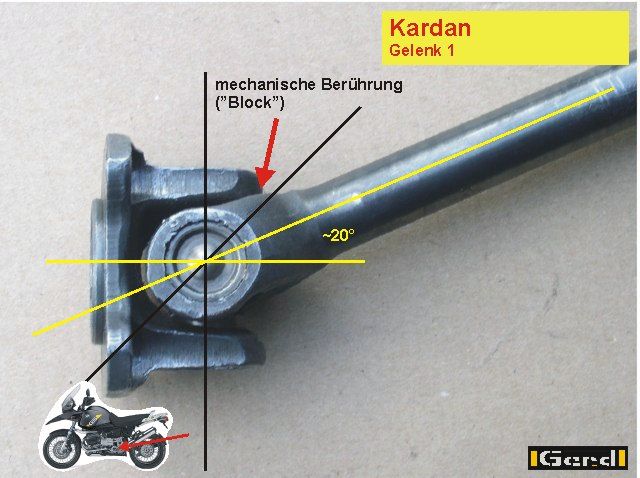

K-Wel20t
K-Wel20t

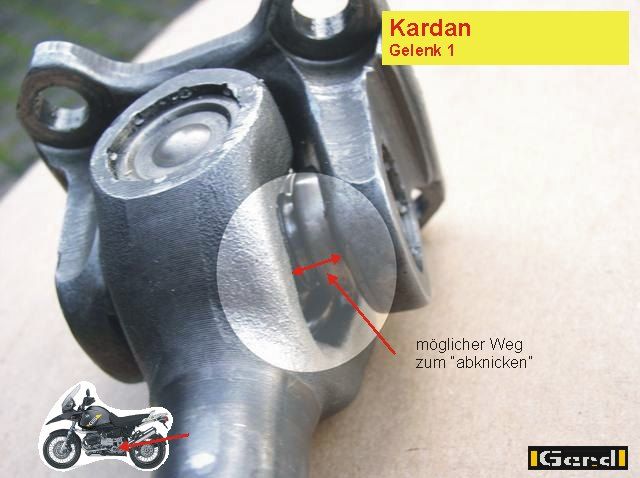

K-Wel21t
K-Wel21t

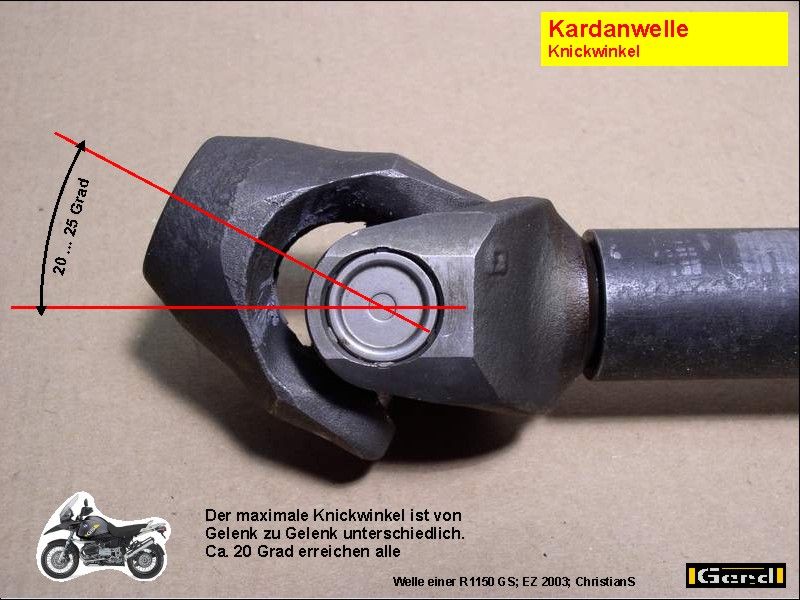

Das Gelenk auf den Bildern ist von einer 2V Q ohne Paralever. Bei spätestens 20 Grad geht es mechanisch auf Block.





K-Wel09t
K-Wel09t

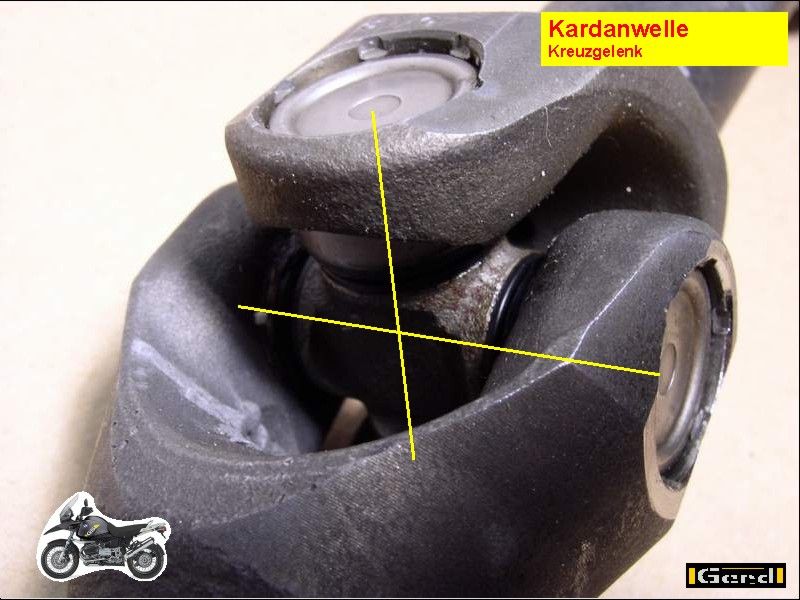

K-Wel14t
K-Wel14t



Bei den Wellen der 4V sehen die Gelenke nur etwas eleganter aus, lassen sich aber noch weniger knicken.






K-Wel30t
K-Wel30t


Aufgrund des begrenzten Knickwinkels ist bei gleichbleibendem Abstand von Getriebe zu Hinterachsgetriebe auch der Federweg begrenzt.
Will man man dennoch einen grösseren Federweg / Knickwinkel erzwingen und baut das GSA Federbein in eine GS) kann schnell ein Gelenk überfordert sein.

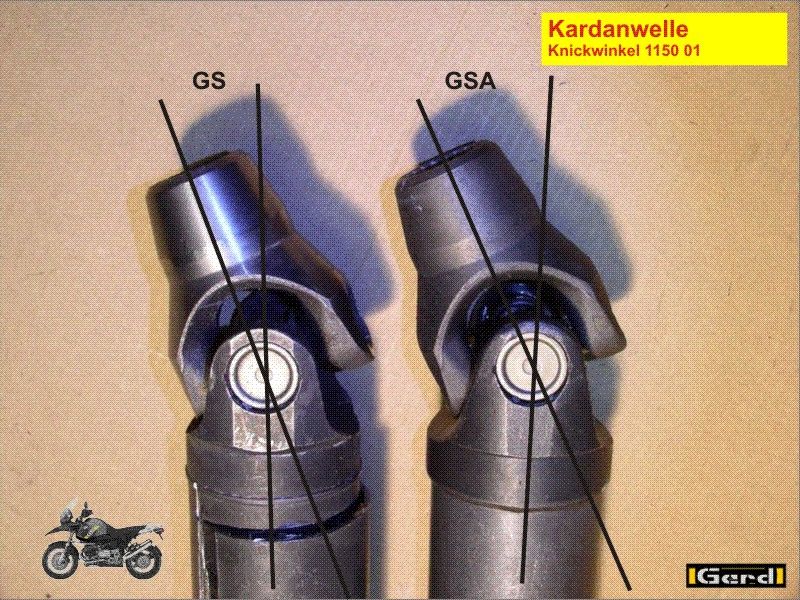

Die GSA hat eine eigene Welle und kann etwas weiter knicken.

Die Kardanwellen der 1150/850 R, Rock, GS, RT, RS sind identisch und knicken max ca.17 Grad. Die GSA-K-Welle passt in alle anderen Genannten, umgekehrt funktioniert es nicht.

Größere Knickwinkel gibt es bei landwirtschaftlichen Geräten doch da sind die Drehzahlen weniger hoch. Zunehmend werden auch dort homokinetische Wellen verwendet die grössere Knickwinkel zulassen ohne Winkelfehler zu verursachen.

K-Wel08t
K-Wel08t


Hier eine Ansicht des Längenausgleichs

K-Wel18t
K-Wel18t




Sieht man in das Rohr des Längenausgleichs, so kann man dort Reste des geschmolzenen Elastomers erkennen

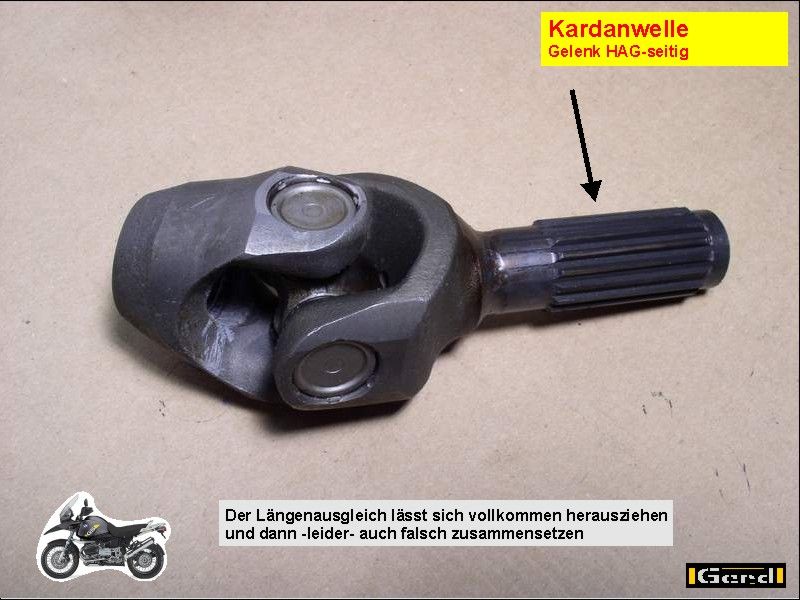

K-Wel12t
K-Wel12t
K-Wel13t
K-Wel13t

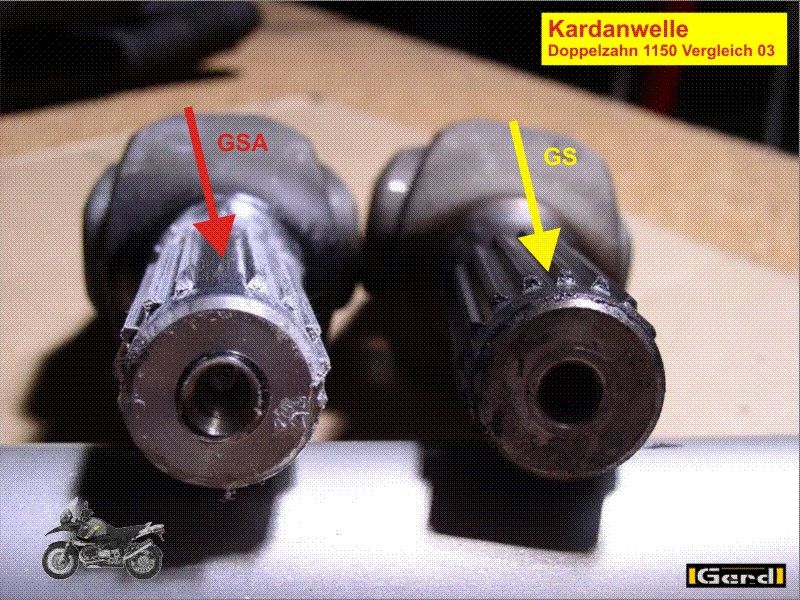

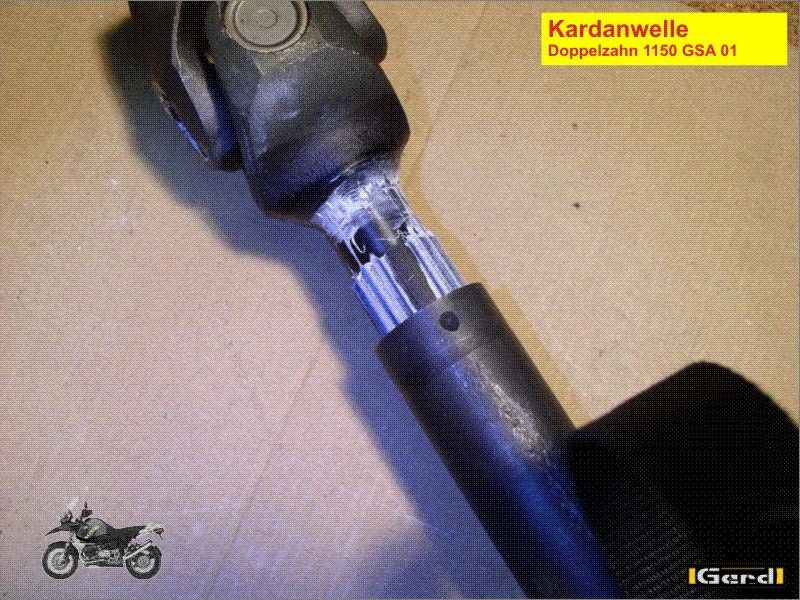

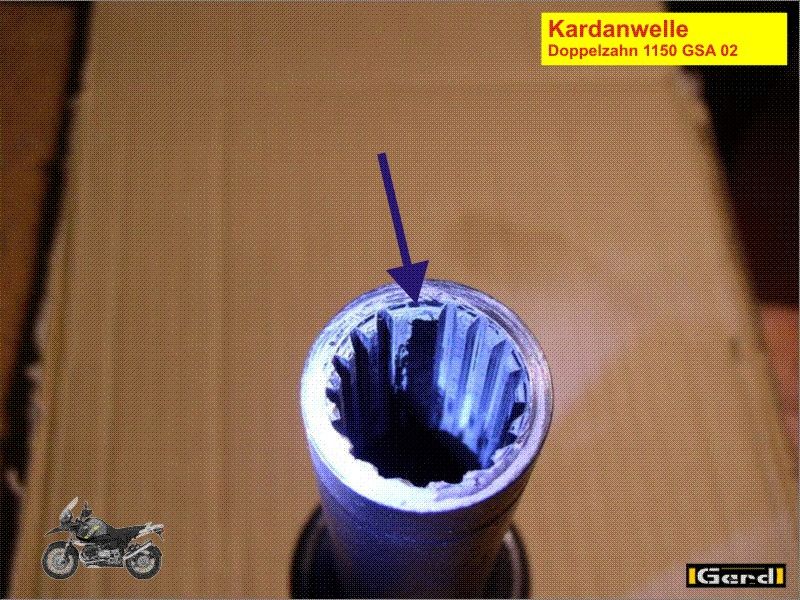

Optimale Wellen sind durch einen Doppelzahn o.Ä. gegen fehlerhaften Zusammenbau geschützt.

Nicht die Wellen der GS, jedoch die der GSA




K-Wel16t
K-Wel16t


Montage
Die Enden der Kardanwelle werden sowohl an der Getriebeseite als auch an der Seite des HAG nur auf Feinverzahnungen gesteckt und schnappen über Sicherungsringe.
